Komparator Inverting dengan Vref -

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Komponen

3. Dasar Teori

4. Prinsip Kerja

5. Link Download

Aplikasi Pendektesi Suhu



1. Tujuan [kembali]

Mengetahui dan memahami prinsip sensor PIR

Mengaplikasikan sensor PIR dalam mendeteksi suhu tubuh

2. Komponen [kembali]

Alat

Instrument

• Multimeter

Spesifikasi:

Pinout

Generator Daya

1) Baterai



Baterai merupakan sebuah alat yang mengubah energi kimia yang tersimpan menjadi energi listrik. Pada percobaan kali ini, baterai berfungsi sebagai sumber daya atau.



Spesifikasi dan Pinout Baterai

·                  Input voltage: ac 100~240v / dc 10~30v

·                  Output voltage: dc 1~35v

·                  Max. Input current: dc 14a

·                  Charging current: 0.1~10a

·                  Discharging current: 0.1~1.0a

·                  Balance current: 1.5a/cell max

·                  Max. Discharging power: 15w

·                  Max. Charging power: ac 100w / dc 250w

·                  Jenis batre yg didukung: life, lilon, lipo 1~6s, lihv 1-6s, pb 1-12s, nimh, cd 1-16s

·                  Ukuran: 126x115x49mm

·                  Berat: 460gr





Komponen Input

1)Sensor UV

Spesifikasi

Grafik Respon

2.)Sensor LM35

Sensor Suhu LM35

Konfigurasi PinOut

Tiga pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antara 4 Volt sampai 30 Volt.

Karakteristik Sensor LM 35

• Resolusi Sensor 10 mVolt/ ºC, sehingga dapat dikalibrasi langsung dalam celcius.
• Keakurasi kalibrasi 0,5 ºC pada suhu 25 ºC .
• Jangkauan maksimal operasi suhu -55 ºC sampai +150 ºC.
• Tegangan kerja  4v sampai 30 volt.
• Konsumsi arus rendah kurang dari 60 µA.
• Faktor pemanasan diri yang rendah (low-heating) kurang dari 0,1 ºC pada udara diam.
• Impedansi keluaran yang rendah 0,1 W untuk beban 1 mA.
• Toleransi ketidaklinieran hanya sekitar ± ¼ ºC

3.)NTC

NTC Negatif Temperatur Coefisien atau yang biasanya disingkat dengan NTC merupakan resistor dengan koefisien temperatur negatif. Hal ini berarti bahwa adanya kenaikan suhu yang dierima oleh NTC akan menyebabkan penurunan nilai resistansi. NTC umumnya terbuat dari keramik atau polimer. Bahan yang berbeda yang digunakan pada NTC mengakibatkan respon suhu yang berbeda pula. Sebagian besar NTC biasanya cocok digunakan dalam kisaran suhu antara -55 ° C dan 200 ° C, namun ada juga NTC yang dapat digunakan pada suhu mendekati nol mutlak (-273,15 ° C). Sensitivitas suhu sensor NTC dinyatakan sebagai “perubahan presentase per ° C”. Tergantung pada bahan yang digunakan dan spesifikasi dari proses produksi, nilai-nilai khas sensitivitas temperatur berkisar dari -3% sampai -6% per ° C

Karakteristik NTC

NTC memiliki beberapa fungsi yaitu :

 Untuk mengukur suhu

 Untuk mengukur temperatur kontrol

 Untuk mengikur kompensasi suhu

 Untuk mendeteksi ada tidaknya cairan

 Sebagai perangkat yang membatasi arus dalam rangkaian listrik

 Pemantauan suhu dalam aplikasi otomotif

4.)Logicstate

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Pinout

Bahan

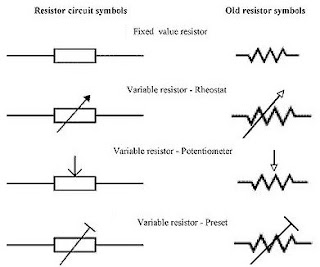

1)Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V = IR).

Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.

Cara menghitung nilai resistor:

Tabel warna



Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak  = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.



 Spesifikasi

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebangding dengan arus yang melewatinya.

2.)Dioda

Spesifikasi

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.



Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.

3)Relay



Spesifikasi





Relay umumnya adalah tegangan input 5 VDC, 12 VDC atau 48 VDC. Untuk common dan NO NC umumnya 220 vac dengan arus kerja 10 A.

·                  Konfigurasi pin Relay dihubungkan ke 5V

·                  GND dihubungkan ke GND

·                  IN1/Data dihubungkan ke pin 2

Pinout

4)Transistor



Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.



Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.





Rumus-rumus transistor:

Spesifikasi :

·                  Bi-Polar Transistor

·                  DC Current Gain (hFE) is 800 maximum

·                  Continuous Collector current (IC) is 100mA

·                  Emitter Base Voltage (VBE) is > 0.6V

·                  Base Current(IB) is 5mA maximum

Konfigurasi Transistor

Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT.  Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor  dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.



Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan  Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.



Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.

.

5.)Op Amp LM741



Lampu





Lamp adalah suatu lampu indikator dalam perangkat elektronika yang biasanya memiliki fungsi untuk menunjukkan status dari perangkat elektronika tersebut.



3. Dasar Teori [kembali]

1)Resistor

Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika (V = IR).

Jenis Resistor yang digunakan disini adalah Fixed Resistor, dimana merupakan resistor dengan nilai tetap terdiri dari film tipis karbon yang diendapkan subtrat isolator kemudian dipotong berbentuk spiral. Keuntungan jenis fixed resistor ini dapat menghasilkan resistor dengan toleransi yang lebih rendah.

Cara menghitung nilai resistor:

Tabel warna



Contoh :

Gelang ke 1 : Coklat = 1

Gelang ke 2 : Hitam = 0

Gelang ke 3 : Hijau   = 5 nol dibelakang angka gelang ke-2; atau kalikan 105

Gelang ke 4 : Perak  = Toleransi 10%

Maka nilai resistor tersebut adalah 10 * 105 = 1.000.000 Ohm atau 1 MOhm dengan toleransi 10%.



 Spesifikasi

Resistor merupakan salah satu komponen elektronika pasif yang berfungsi untuk membatasi arus yang mengalir pada suatu rangkaian dan berfungsi sebagai terminal antara dua komponen elektronika. Tegangan pada suatu resistor sebangding dengan arus yang melewatinya.

Dioda

Spesifikasi

Dioda adalah komponen yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Sebuah Dioda dibuat dengan menggabungkan dua bahan semi-konduktor tipe-P dan semi-konduktor tipe-N. Ketika dua bahan ini digabungkan, terbentuk lapisan kecil lain di antaranya yang disebut depletion layer. Ini karena lapisan tipe-P memiliki hole berlebih dan lapisan tipe-N memiliki elektron berlebih dan keduanya mencoba berdifusi satu sama lain membentuk penghambat resistansi tinggi antara kedua bahan seperti pada gambar di bawah ini. Lapisan penyumbatan ini disebut depletion layer.



Ketika tegangan positif diterapkan ke Anoda dan tegangan negatif diterapkan ke Katoda, dioda dikatakan dalam kondisi bias maju. Selama keadaan ini tegangan positif akan memompa lebih banyak hole ke daerah tipe-P dan tegangan negatif akan memompa lebih banyak elektron ke daerah tipe-N yang menyebabkan depletion layer hilang sehingga arus mengalir dari Anoda ke Katoda. Tegangan minimum yang diperlukan untuk membuat dioda bias maju disebut forward breakdown voltage.

Jika tegangan negatif diterapkan ke anoda dan tegangan positif diterapkan ke katoda, dioda dikatakan dalam kondisi bias terbalik. Selama keadaan ini tegangan negatif akan memompa lebih banyak elektron ke material tipe-P dan material tipe-N akan mendapatkan lebih banyak hole dari tegangan positif yang membuat depletion layer lebih besar dan dengan demikian tidak memungkinkan arus mengalir melaluinya. Kondisi ini hanya terjadi pada dioda yang ideal, kenyataannya arus yang kecil tetap dapat mengalir pada bias terbalik dioda.



Transistor

Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebut sebagai basis, kolektor, dan emitor.

1. Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.

2. Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.

3. Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.



Berfungsi sebagai penguat, sebagai sirkuit pemutus dan penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Selain itu, transistor biasanya juga dapat digunakan sebagai saklar dalam rangkaian elektronika. Jika ada arus yang cukup besar di kaki basis, transistor akan mencapai titik jenuh. Pada titik jenuh ini transistor mengalirkan arus secara maksimum dari kolektor ke emitor sehingga transistor seolah-olah short pada hubungan kolektor-emitor. Jika arus base sangat kecil maka kolektor dan emitor bagaikan saklar yang terbuka. Pada kondisi ini transistor dalam keadaan cut off sehingga tidak ada arus dari kolektor ke emitor.



Rumus-rumus transistor:

Spesifikasi :

• Bi-Polar Transistor
• DC Current Gain (hFE) is 800 maximum
• Continuous Collector current (IC) is 100mA
• Emitter Base Voltage (VBE) is > 0.6V
• Base Current(IB) is 5mA maximum

Konfigurasi Transistor

Konfigurasi Common Base adalah konfigurasi yang kaki Basis-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT.  Pada Konfigurasi Common Base, sinyal INPUT dimasukan ke Emitor  dan sinyal OUTPUT-nya diambil dari Kolektor, sedangkan kaki Basis-nya di-ground-kan. Oleh karena itu, Common Base juga sering disebut dengan istilah “Grounded Base”. Konfigurasi Common Base ini menghasilkan Penguatan Tegangan antara sinyal INPUT dan sinyal OUTPUT namun tidak menghasilkan penguatan pada arus.

Konfigurasi Common Collector (CC) atau Kolektor Bersama memiliki sifat dan fungsi yang berlawan dengan Common Base (Basis Bersama). Kalau pada Common Base menghasilkan penguatan Tegangan tanpa memperkuat Arus, maka Common Collector ini memiliki fungsi yang dapat menghasilkan Penguatan  Arus namun tidak menghasilkan penguatan Tegangan. Pada Konfigurasi Common Collector, Input diumpankan ke Basis Transistor sedangkan Outputnya diperoleh dari Emitor Transistor sedangkan Kolektor-nya di-ground-kan dan digunakan bersama untuk INPUT maupun OUTPUT. Konfigurasi Kolektor bersama (Common Collector) ini sering disebut juga dengan Pengikut Emitor (Emitter Follower) karena tegangan sinyal Output pada Emitor hampir sama dengan tegangan Input Basis.

Konfigurasi Common Emitter (CE) atau Emitor Bersama merupakan Konfigurasi Transistor yang paling sering digunakan, terutama pada penguat yang membutuhkan penguatan Tegangan dan Arus secara bersamaan. Hal ini dikarenakan Konfigurasi Transistor dengan Common Emitter ini menghasilkan penguatan Tegangan dan Arus antara sinyal Input dan sinyal Output. Common Emitter adalah konfigurasi Transistor dimana kaki Emitor Transistor di-ground-kan dan dipergunakan bersama untuk INPUT dan OUTPUT. Pada Konfigurasi Common Emitter ini, sinyal INPUT dimasukan ke Basis dan sinyal OUTPUT-nya diperoleh dari kaki Kolektor.

Op Amp - LM741

Op-Amp adalah salah satu dari bentuk IC Linear yang berfungsi sebagai Penguat Sinyal listrik. Sebuah Op-Amp terdiri dari beberapa Transistor, Dioda, Resistor dan Kapasitor yang terinterkoneksi dan terintegrasi sehingga memungkinkannya untuk menghasilkan Gain (penguatan) yang tinggi pada rentang frekuensi yang luas. Dalam bahasa Indonesia, Op-Amp atau Operational Amplifier sering disebut juga dengan Penguat Operasional.

Karakteristik penguat ideal adalah:

• Gain sangat besar (AOL >>). Penguatan open loop adalah sangat besar karena feedback-nya tidak ada atau RF = tak terhingga, serta pada rentang frekuensi yang luas.
• Impedansi input sangat besar (Zi >>). Impedansi input adalah sangat besar sehingga arus input ke rangkaian dalam op-amp sangat kecil sehingga tegangan input sepenuhnya dapat dikuatkan.
• Impedansi output sangat kecil (Zo <<).

Konfigurasi PIN LM741:

Spesifikasi:

Respons karakteristik kurva I-O:

Sensor UV

Spesifikasi

Grafik Respon

Sensor LM35

Sensor Suhu LM35

Konfigurasi PinOut

Tiga pin LM35 menujukan fungsi masing-masing pin diantaranya, pin 1 berfungsi sebagai sumber tegangan kerja dari LM35, pin 2 atau tengah digunakan sebagai tegangan keluaran atau Vout dengan jangkauan kerja dari 0 Volt sampai dengan 1,5 Volt dengan tegangan operasi sensor LM35 yang dapat digunakan antara 4 Volt sampai 30 Volt.

Karakteristik Sensor LM 35

• Resolusi Sensor 10 mVolt/ ºC, sehingga dapat dikalibrasi langsung dalam celcius.
• Keakurasi kalibrasi 0,5 ºC pada suhu 25 ºC .
• Jangkauan maksimal operasi suhu -55 ºC sampai +150 ºC.
• Tegangan kerja  4v sampai 30 volt.
• Konsumsi arus rendah kurang dari 60 µA.
• Faktor pemanasan diri yang rendah (low-heating) kurang dari 0,1 ºC pada udara diam.
• Impedansi keluaran yang rendah 0,1 W untuk beban 1 mA.
• Toleransi ketidaklinieran hanya sekitar ± ¼ ºC

NTC

NTC Negatif Temperatur Coefisien atau yang biasanya disingkat dengan NTC merupakan resistor dengan koefisien temperatur negatif. Hal ini berarti bahwa adanya kenaikan suhu yang dierima oleh NTC akan menyebabkan penurunan nilai resistansi. NTC umumnya terbuat dari keramik atau polimer. Bahan yang berbeda yang digunakan pada NTC mengakibatkan respon suhu yang berbeda pula. Sebagian besar NTC biasanya cocok digunakan dalam kisaran suhu antara -55 ° C dan 200 ° C, namun ada juga NTC yang dapat digunakan pada suhu mendekati nol mutlak (-273,15 ° C). Sensitivitas suhu sensor NTC dinyatakan sebagai “perubahan presentase per ° C”. Tergantung pada bahan yang digunakan dan spesifikasi dari proses produksi, nilai-nilai khas sensitivitas temperatur berkisar dari -3% sampai -6% per ° C

Karakteristik NTC

NTC memiliki beberapa fungsi yaitu :

 Untuk mengukur suhu

 Untuk mengukur temperatur kontrol

 Untuk mengikur kompensasi suhu

 Untuk mendeteksi ada tidaknya cairan

 Sebagai perangkat yang membatasi arus dalam rangkaian listrik

 Pemantauan suhu dalam aplikasi otomotif

Logicstate

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya.

Pinout

Gambar Rangkaian [kembali]

4. Prinsip Kerja[kembali]

PENDINGIN RUANGAN OTOMATIS

Ketika NTC mendeteksi Suhu <20(21 C)maka NTC akan menjalankan motor,pertama tama tegangan tersebut akan dikecilkan nilainya oleh hambatan sehingga mengeluarkan nilai voltmeter senilai 1,20 V lalu tegangan tersebut masuk ke kaki non inverting detector, lalu vout dari op amp non inverting detector ialah Vout=AOL(V2-V1) namun karna dibatasi power supply maka nilai voutnya ialah 11V,lalu tegangan tersebut masuk op amp komparator inverting senilai -10,5V,karna syarat Vut(-1,19)<Vin(11) maka hasilnya ialah -Vsat senilai -10,5,lalu tegangan tersebut mengalir ke kaki basis transistor dan menyebabkan motor bergerak



LAMPU RUANGAN OTOMATIS

Ketika tegangan yg masuk dari sensor UV<2,50V maka lampunya akan hidup,pertama tama vout dari UV akan masuk ke op amp detector inverting dengan rumus AOL((V1-V2) lalu tegangan tersebut menjadi Vin dari OP AMP komparator inverting yang senilai 11V,karna Vut<Vin maka vout = -Vsat,lalu tegangan tersebut masuk ke transistor yang menyebabkan lampu hidup



PENGHANGAT RUANG OTOMATIS



Ketika sensor suhu LM35,menerima suhu<19 maka sensor suhu akan mengubah suhu tersebut menjadi tegangan dengan rumus suhux10mv, lalu tegangan tersebut masuk melalui OP AMP detector non inverting lalu vout dari op amp non inverting detector ialah Vout=AOL(V2-V1) namun karna dibatasi power supply maka nilai voutnya ialah 11V,lalu tegangan tersebut masuk op amp komparator inverting senilai -10,5V,karna syarat Vut(-1,19)<Vin(11) maka hasilnya ialah -Vsat senilai -10,5,lalu tegangan tersebut mengalir ke kaki basis transistor dan menyebabkan motor bergerak



Video [kembali]

5. Link Download [kembali]

<
Download Rangkaian DISINI
Download Video DISINI
Download HTMLDISINI
Download Data Sheet Battery DISINI

Link datasheet Voltmeter Klik disini

Download Data Sheet LM741 DISINI
Download Data Sheet BC547 DISINI

Download Data Sheet Relay DISINI
Download Data Sheet Logictoggle DISINI
